Doorhan ISD-01 2000х2200 мм

Серия ISD-01

Ширина проема, мм 2000

Высота проема, мм 2200

0 руб

43 900 руб

Быстрый заказ

Цвет

Панель

Производитель: Doorhan

Страна: Россия

Изготовление

Самовывоз со склада в г. Новосибирск
Доставка ТК из г. Хабаровск до терминала "Деловых Линий" в г. Комсомольск-на-амуре

Возможен самовывоз с одного из 23 складских комплексов по всей России

Тест

Варианты доставки
Комплект поставки

Производство: Россия
Срок доставки 7 дней
Самая низкая ЦЕНА

Дизайн

Секционные промышленные ворота DoorHan – это полотно из сэндвич-секций, которые можно заказать в любом из 10 стандартных вариантов цветов, причем выбор цвета не влияет на цену изделия. Цвет комплектующих секционных ворот соответствует цвету панелей внутри помещения (RAL 9003, белый). Изготовление промышленных ворот в белом, сером, коричневом цветах выполняется в более короткий срок. О наличии панелей необходимого цвета, сроках изготовления и сроках доставки в Красноярск уточняйте у наших менеджеров. У нас только лучшее оборудование Дорхан автоматические ворота гарантия

Виды панелей:

Центр-ая полоса

Доска

Волна

Цветовые решения:

RAL 9003
белый

RAL 7004
серый

RAL 1014
бежевый

RAL 3000
красный

RAL 8014
коричневый

RAL 8017
коричневый

RAL 7016
антрацит

RAL 5005
синий

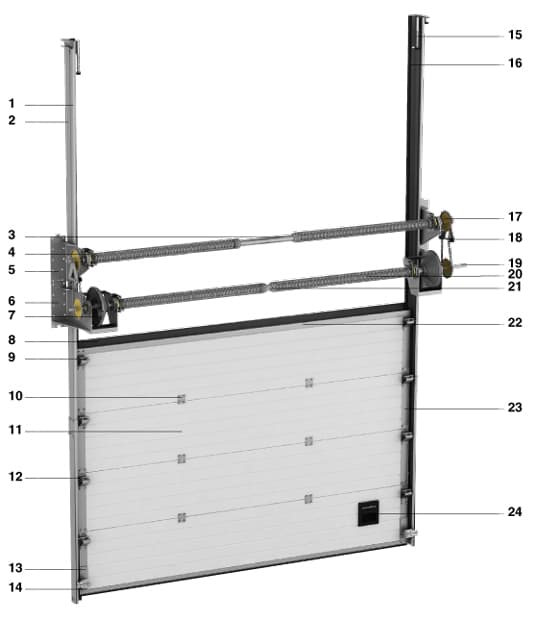

Конструкция

konstruktsiyz-promyshlennyh-vorot

Вертикальная направляющая
Угловая стойка
Вал октогональный
Устройство защиты от обрыва пружины для выносного монтажа
Кронштейн выносной для октогонального вала
Кронштейн выносной для октогонального вала, барабаны внутрь
Барабан намотки тросов алюминиевый
Верхний резиновый уплотнитель
Верхний кронштейн-опора с держателем ролика
Петля соединения полотен, внутренняя
Сэндвич-панель Doorhan
Боковой кронштейн-опора с держателем ролика
Устройство для защиты от разрыва троса
Верхний и нижний алюминиевый профиль
Пружинный амортизатор-отбойник
Уплотнитель резиновый боковой
Звездочка цепной передачи для дополнительного вала
Механизм натяжения цепи для системы двойного вала
Адаптер концевой
Балансирующий торсионный механизм
Подвижное окончание пружины
Профиль нижний и верхний алюминиевый, металлик
Боковая крышка-заглушка для сэндвич-панелей
Ручка-ступенька

размеры

Таблица допустимых размеров для серии ISD-01:

tablitsa-razmerov-sektsyonnyh-vorot-isd01-1

Выбор размера промышленных ворот

Ворота Дорхан промышленного назначения серии ISD-01 2000х2200 используются, когда размеры проемов вписываются в диапазоны: 2000÷8000 мм ширина, 2000÷8000 мм высота. Устанавливаются исключительно изнутри помещений со значением притолоки, начинающимся от 450 мм. Min требование к боковым размерам (четвертей) от краев гаражного проема, до боковых углов стен составляет 150 мм.

Аксессуары

Ручки

Артикул DHF09LG

Ручка-ступенька промышленная для удобства открывания ворот руками, устанавливается в базовой комплектации

Артикул 25148-2N

Ручка для калитки из нержавейки, в стандартной комплектации при заказе встроенной калитки

Ригельные замки

Артикул 25005K

Замок ригельный двустороннего управления, заказывается дополнительно

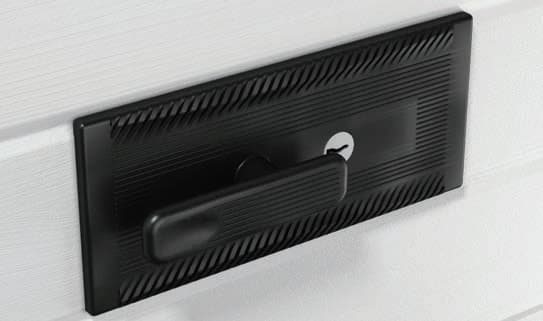

Артикул 250074KN

Замок ригельный двустороннего управления, заказывается дополнительно

Окна

Артикул 25005K

Врезное окно 635 х 330 мм, черная окантовка, заказывается дополнительно

Артикул 25005K

Врезное окно 607 х 202 мм, черная окантовка, заказывается дополнительно

Опции заказываются дополнительно при формировании заказа

Усиленные боковые опоры входят в комплектацию перекрывающих большие проемы ворот ISD01.

Порошковое полимерное антифрикционное покрытие торсионных пружин улучшает механико-трибологические свойства торсионных пружин.

Регулируемые нижние кронштейны с защитой обрыва троса. Защита от падения щита при разрыве троса.

КВИК ФИКС представляет собой предсобранную пружину с быстрой фиксацией в заведенном состоянии, максимально ускоряет время установки.

Защитный механизм от разрыва проволоки пружины, предохраняет полотно от опасного падения при поломке пружины.

Защищает от попыток открытия ворот при помощи отжатия ломом снизу. Предотвращает падение ворот при разрыве троса.

Пластиковая вставка с меньшим диаметром для пружин d=152 мм, отсутствием шума от пружин.

Система быстрого крепления Qiuck Fix. П-образные кронштейны и устройства безопасности уже предсобраны с болтами с гайками.

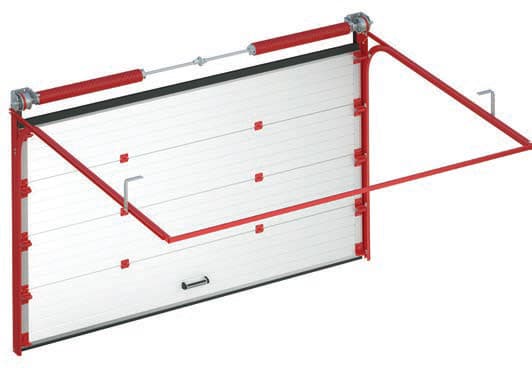

Купить опционально изготовление секционных ворот с дополнительным антикоррозионным пакетом комплектующих. Ворота с такой опцией рекомендуется монтировать при эксплуатации на объектах с критической влажностью на автомойках, прибрежных районах. Опция увеличит ресурс секционных ворот, в комплект входят окрашенные торсионные пружины, окрашенные направляющие, боковые опоры, петли, метизы, трос из нержавейки, окрашенные боковые крышки.

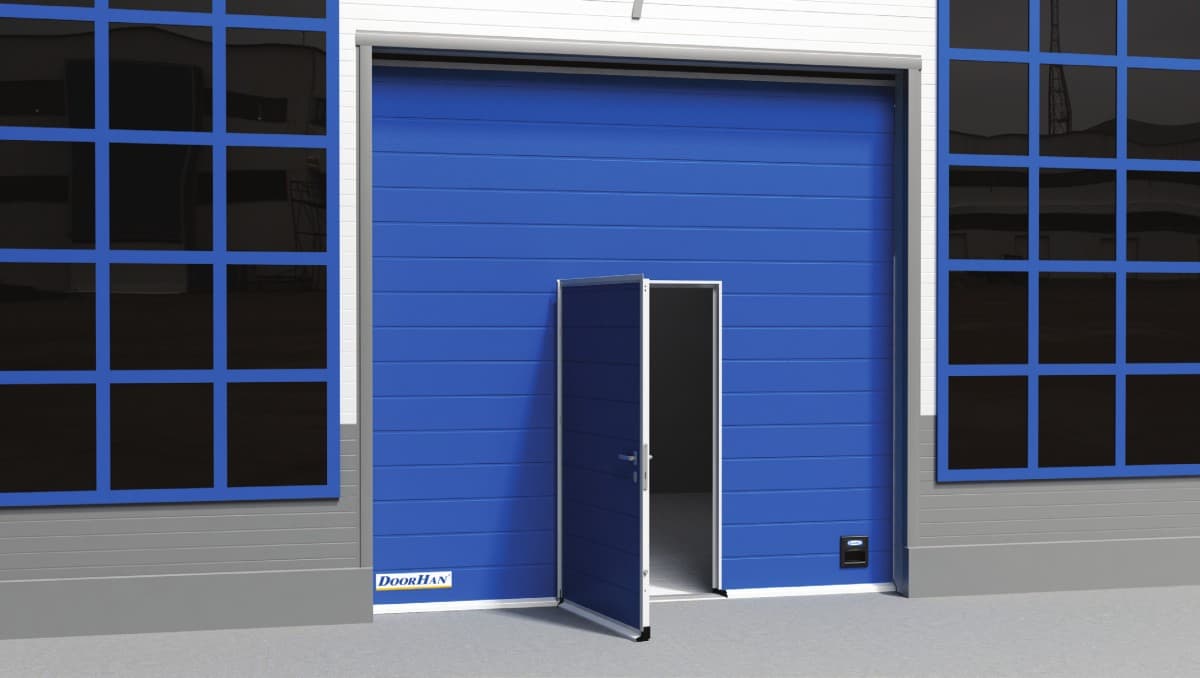

Калитка

Калитка врезная заказывается дополнительно, при расчете и оформлении заказа

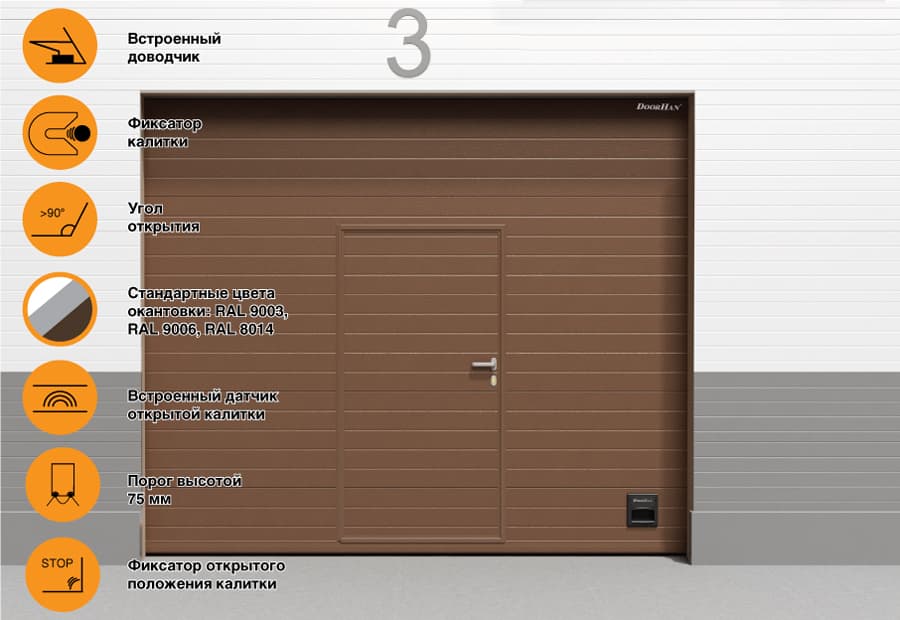

Серия калитки V4

Размеры

Ширина - 900 мм

Высота - 1800-2100 мм

Высота порога - 75 мм (без учета уплотнителя)

Минимальное расстояние от края калитки до края полотна ворот - 400 мм

Особенности

Двойной контур уплотнителей
Ручка из нержавеющей стали
Цилиндровый замок с вертушкой внутри
Новая конструкция внутренних петель

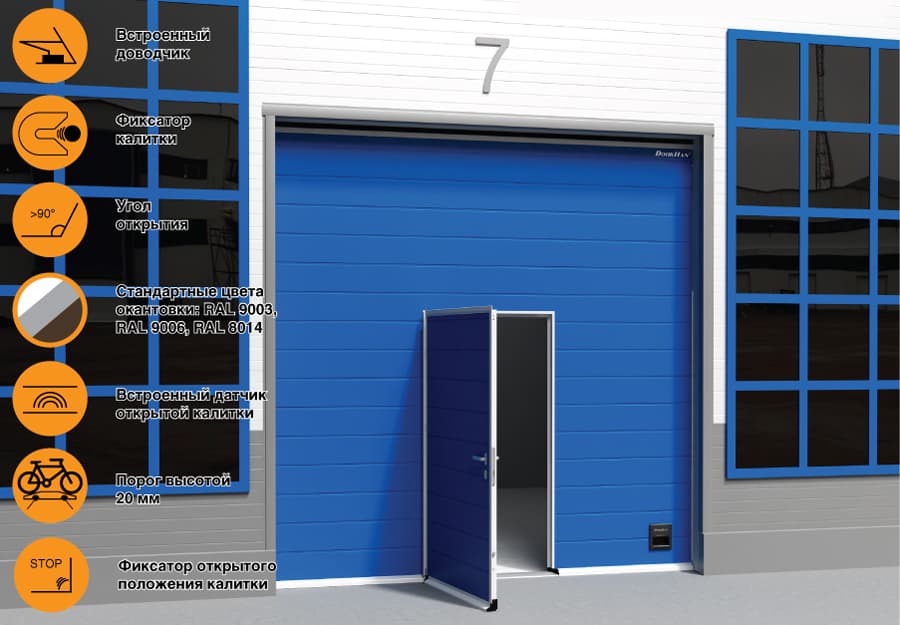

Серия калитки V5

Размеры

Ширина - 900 мм

Высота - 1800-2100 мм

Высота порога - 20 мм

Минимальное расстояние от края калитки до края полотна ворот - 400 мм

Особенности

Двойной контур уплотнителей
Ручка из нержавеющей стали
Стальные усиления в углах створки
Новые не равнополочные алюминиевые профили для усиления

Автоматика

Модель привода	Shaft-20	Shaft-30IP65	Shaft-50/50PRO	Shaft-60IP65 IP65KIT	Shaft-120
Технические характеристики
Питающее напряжение, В	220/50, 1 фаза	220/50, 1 фаза	220/50, 1 фаза	380/50, 3 фазы	380/50, 3 фазы
Потребляемая мощность, Вт	300	300	370	350	700
Крутящий момент, Нм	20	30	50	60	120
Скорость вращения вала, об/мин	25	32	24	32	22
Макс. площадь ворот, м²	12	18	25	28	40
Интенсивность, %	30	50	50	60	65
Рабочая температура, °C	-20...+55	-40...+55	-25...+50	-40...+55	-40...+55
Класс защиты	IP20	IP65	IP54	IP65	IP44

Чертежи

Картинка	Название	Скачать jpg	Скачать dwg

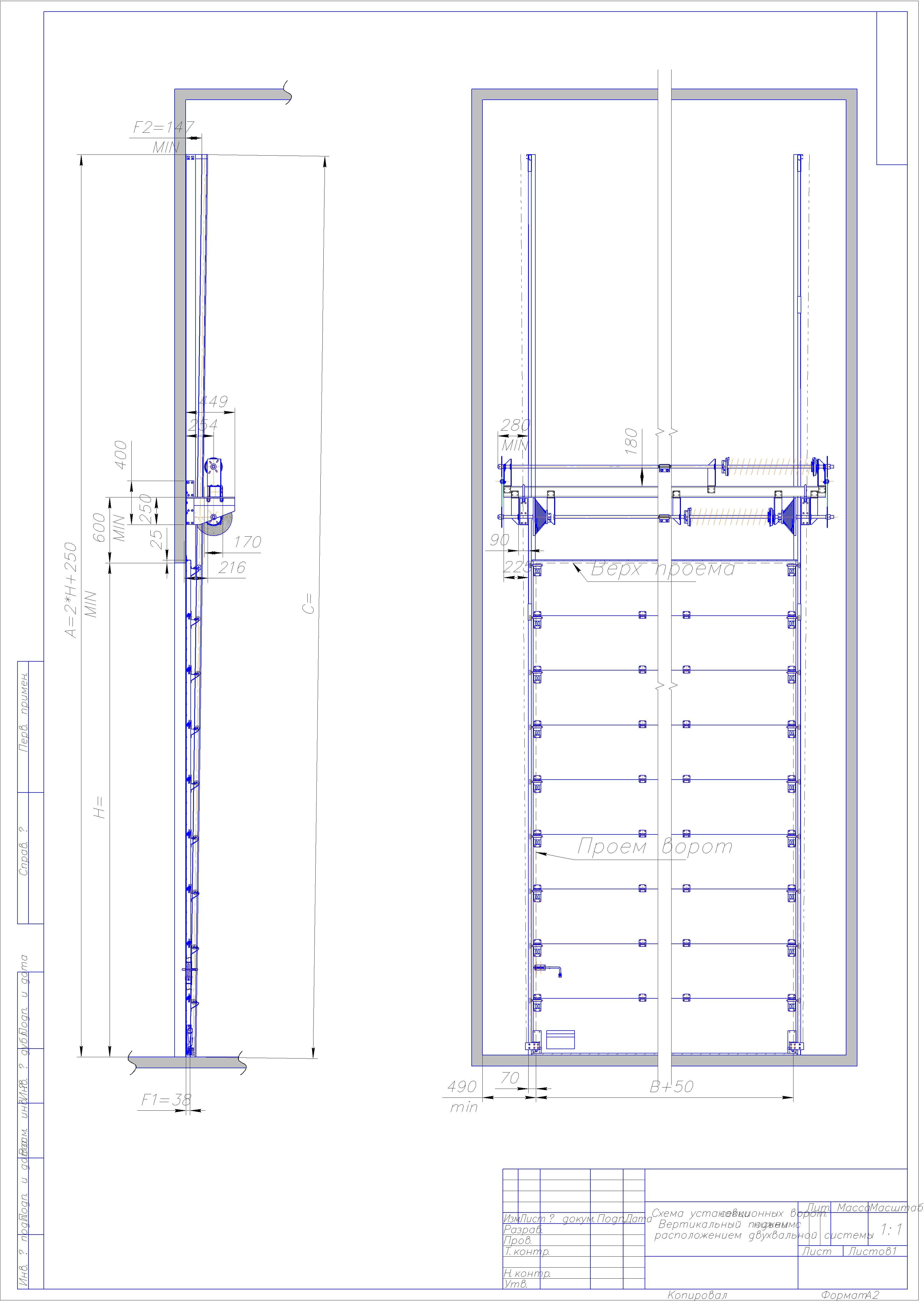

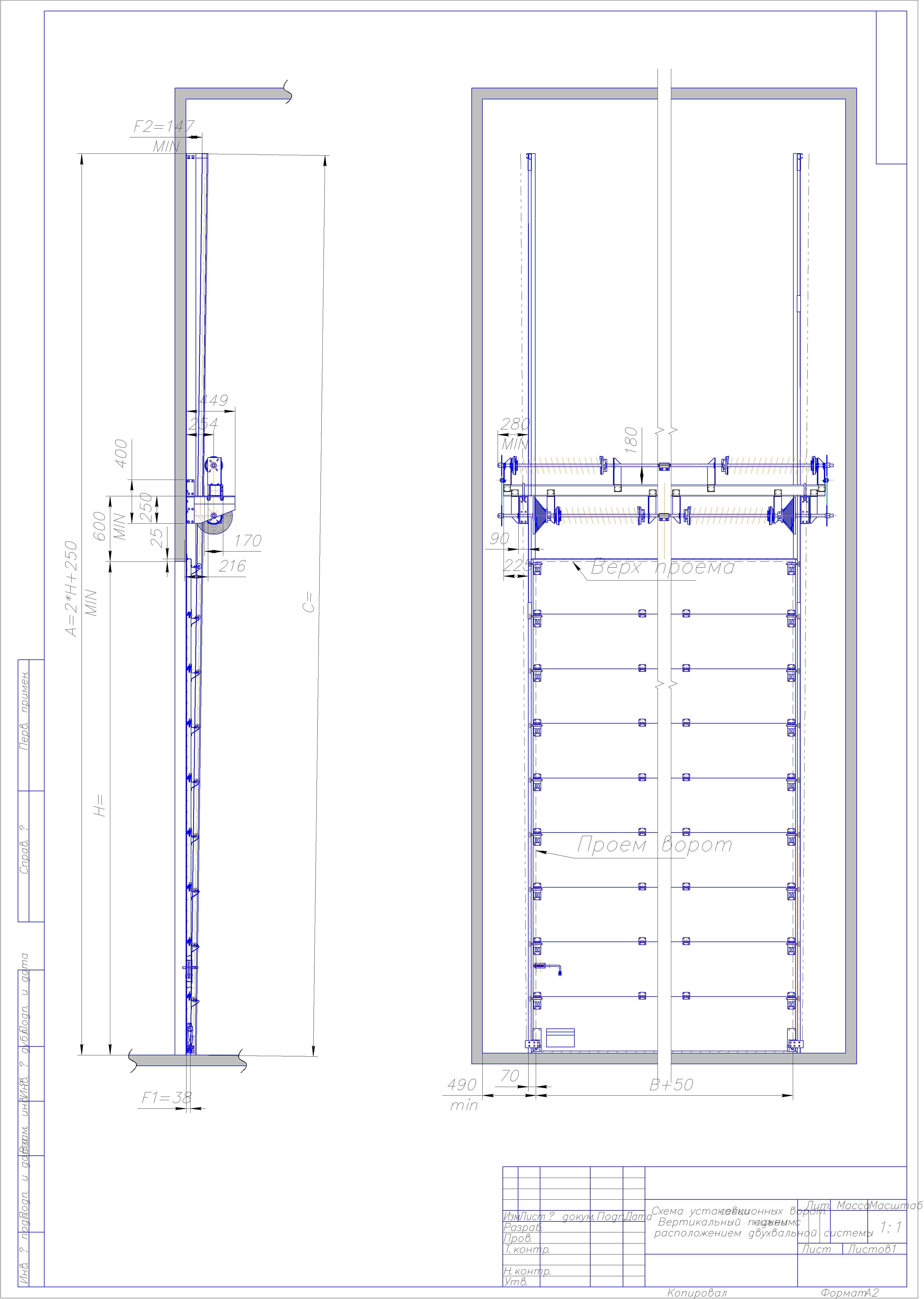

	Вертикальный подъем двухвальная система, вал снизу
	Вертикальный подъем, вал снизу
	Вертикальный подъем двухвальная система, вал сверху
	Вертикальный подъем, вал снизу, барабаны внутри
	Вертикальный подъем двухвальная система, вал сверху

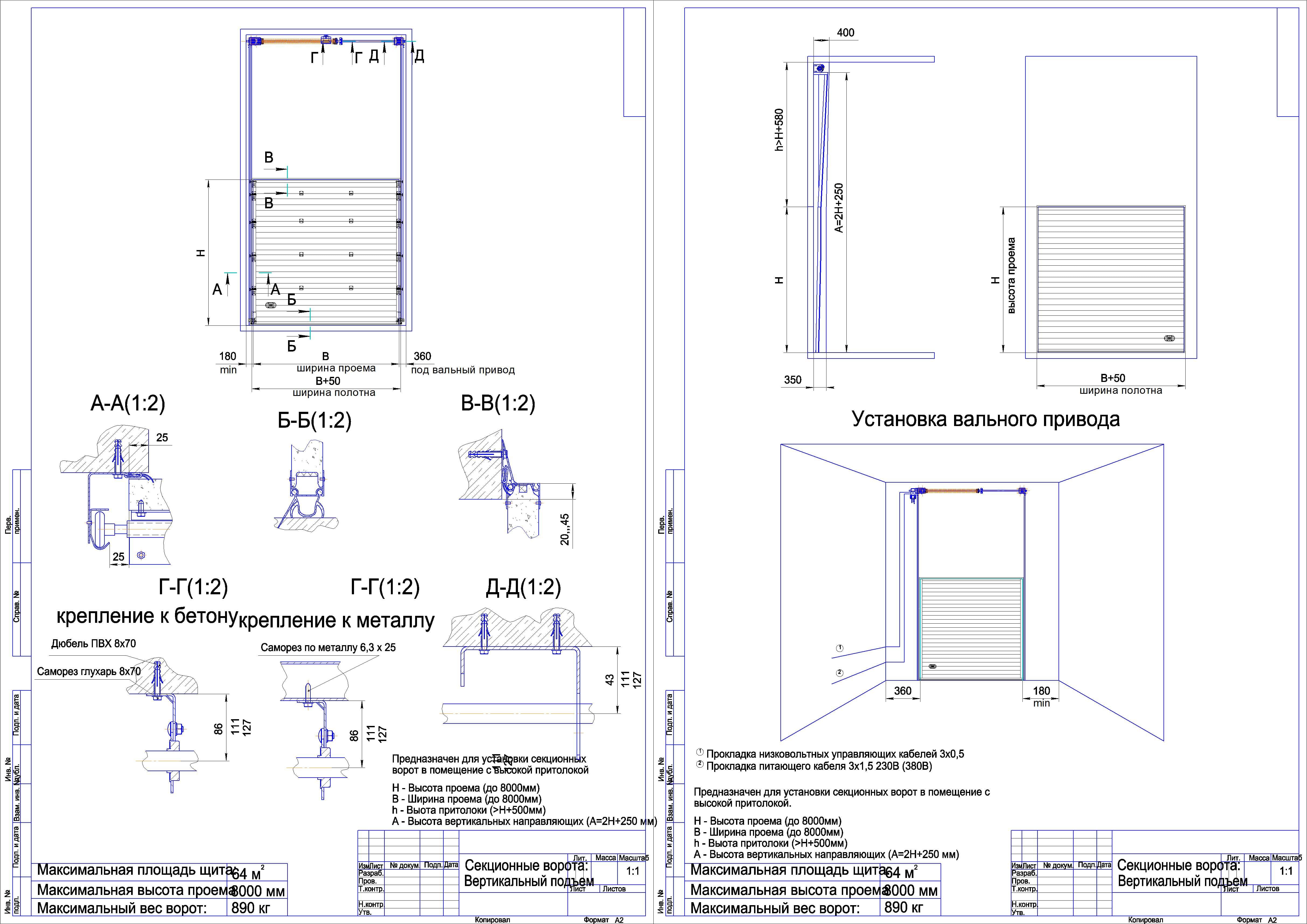

	Вертикальный подъем

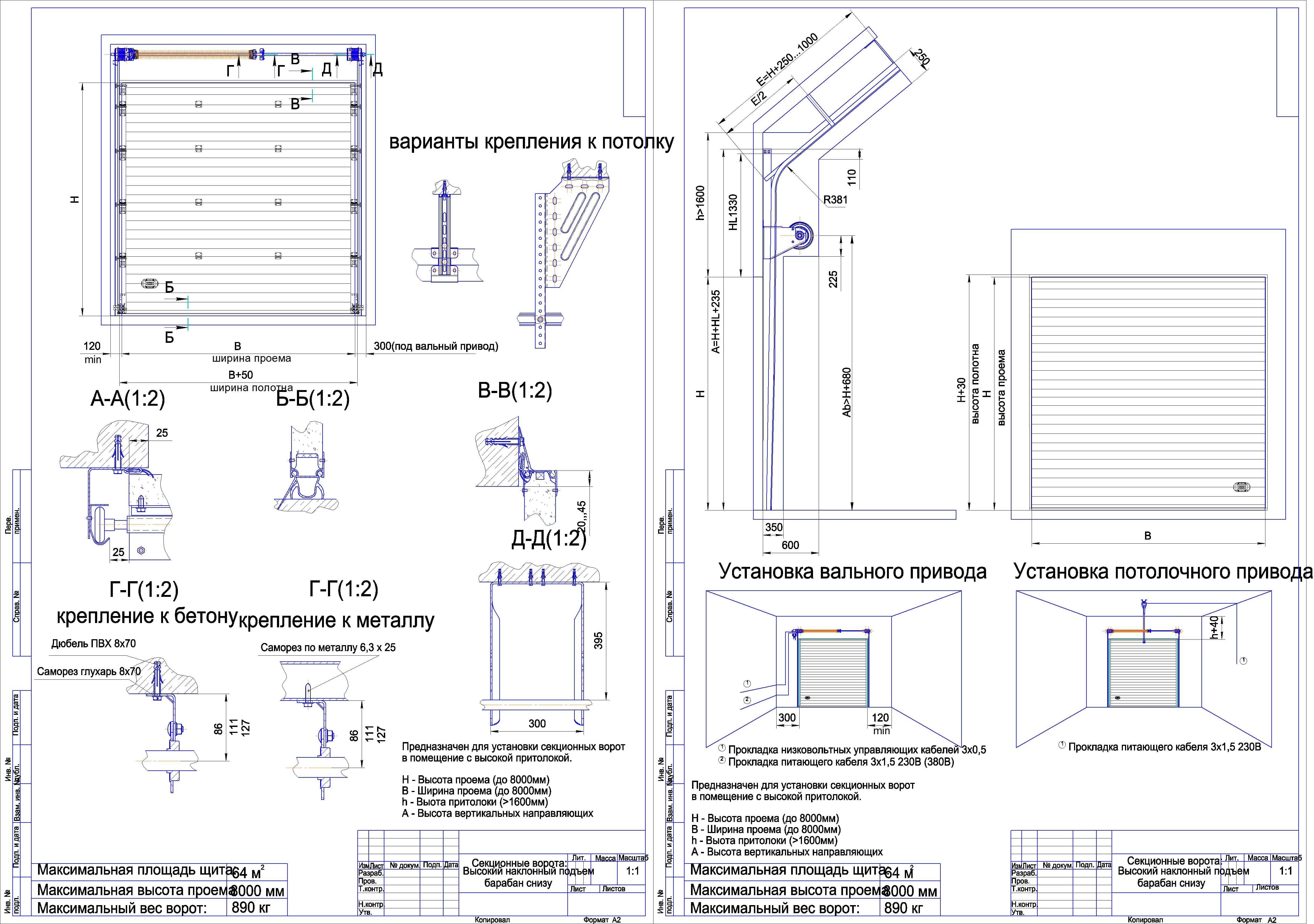

	Высокий наклонный подъем, барабан снизу

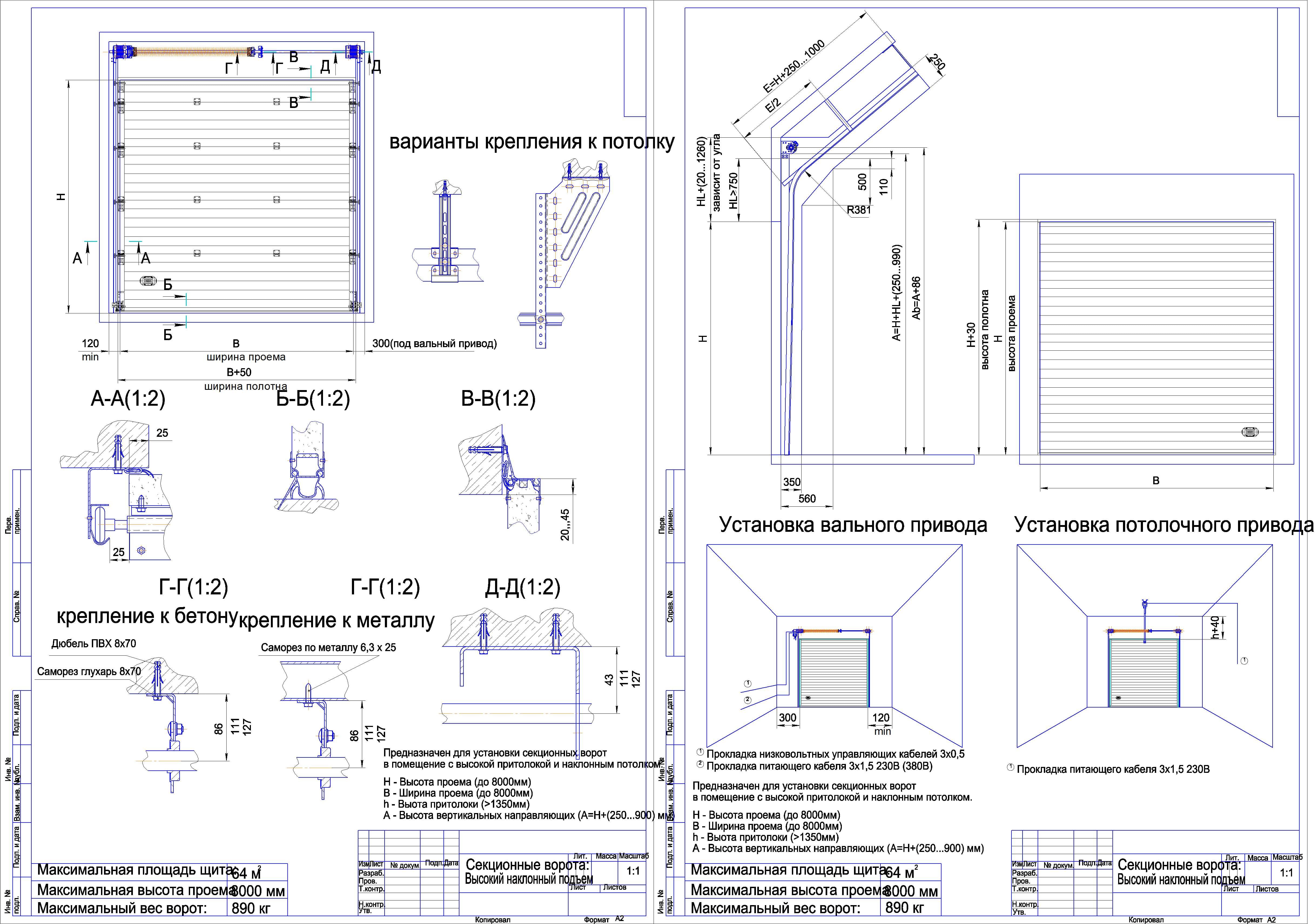

	Высокий наклонный подъем
	Высокий подъем, барабан снизу

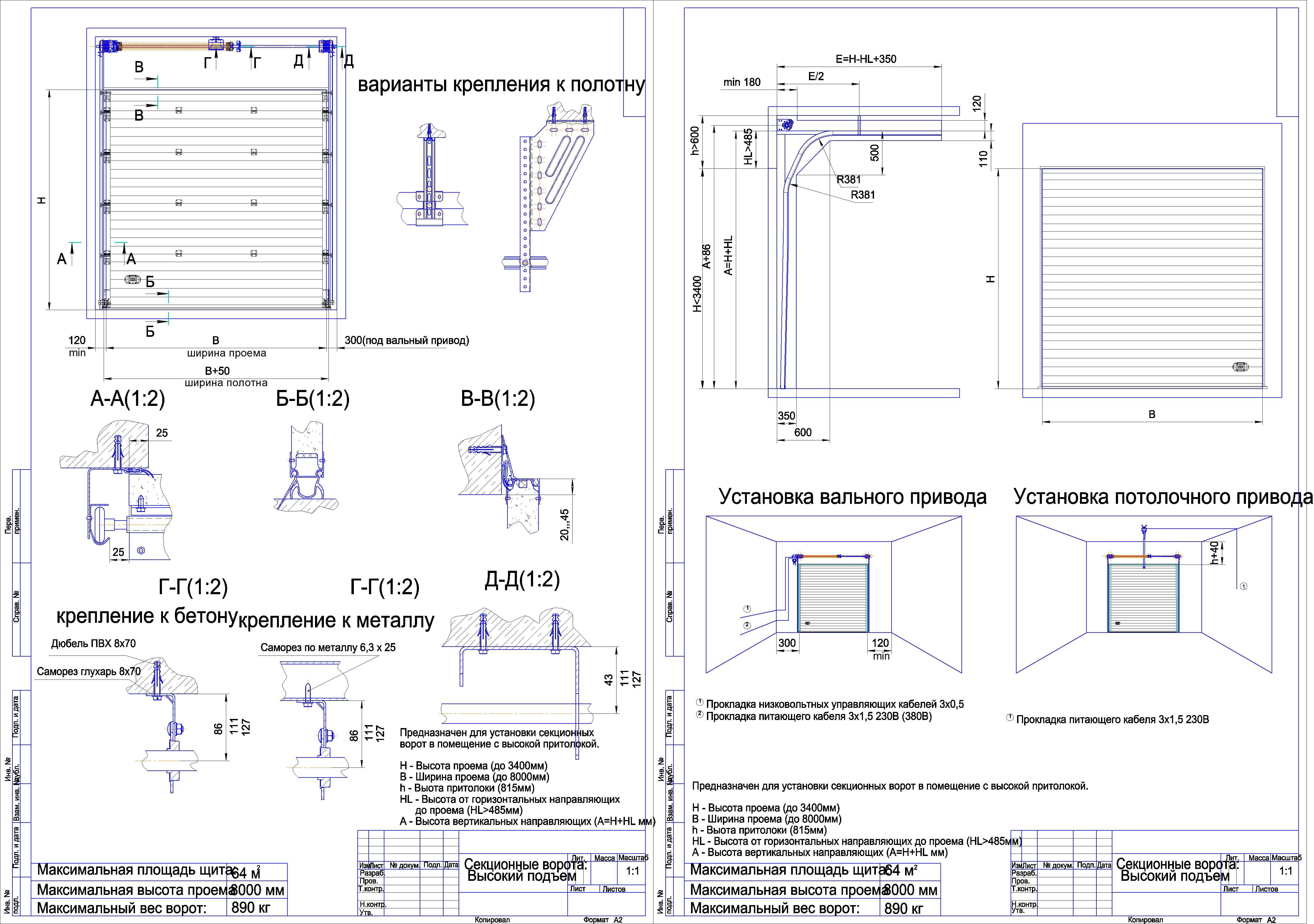

	Высокий подъем, двойной изгиб направляющих

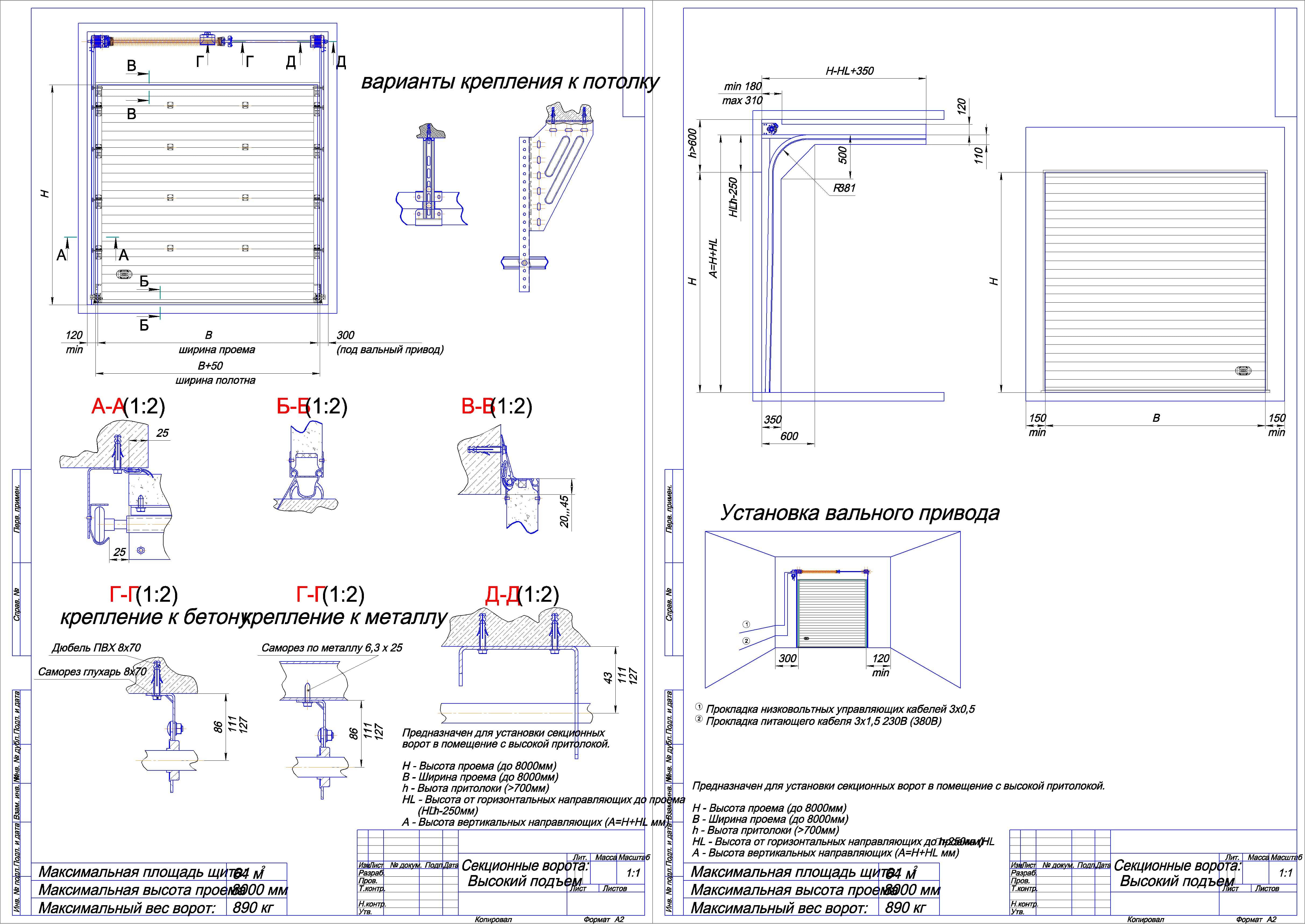

	Высокий подъем

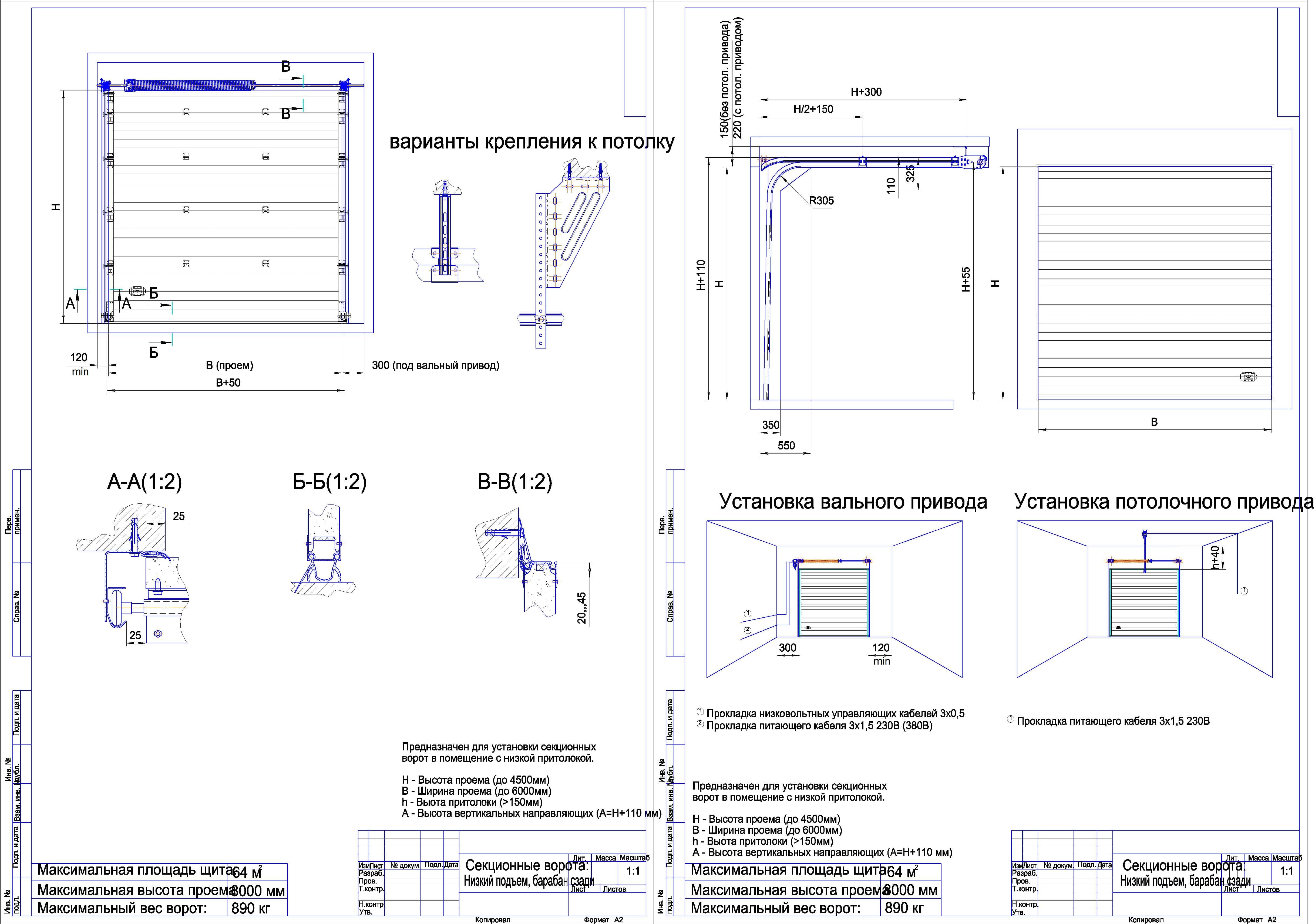

	Низкий подъем, барабан сзади
	Низкий подъем

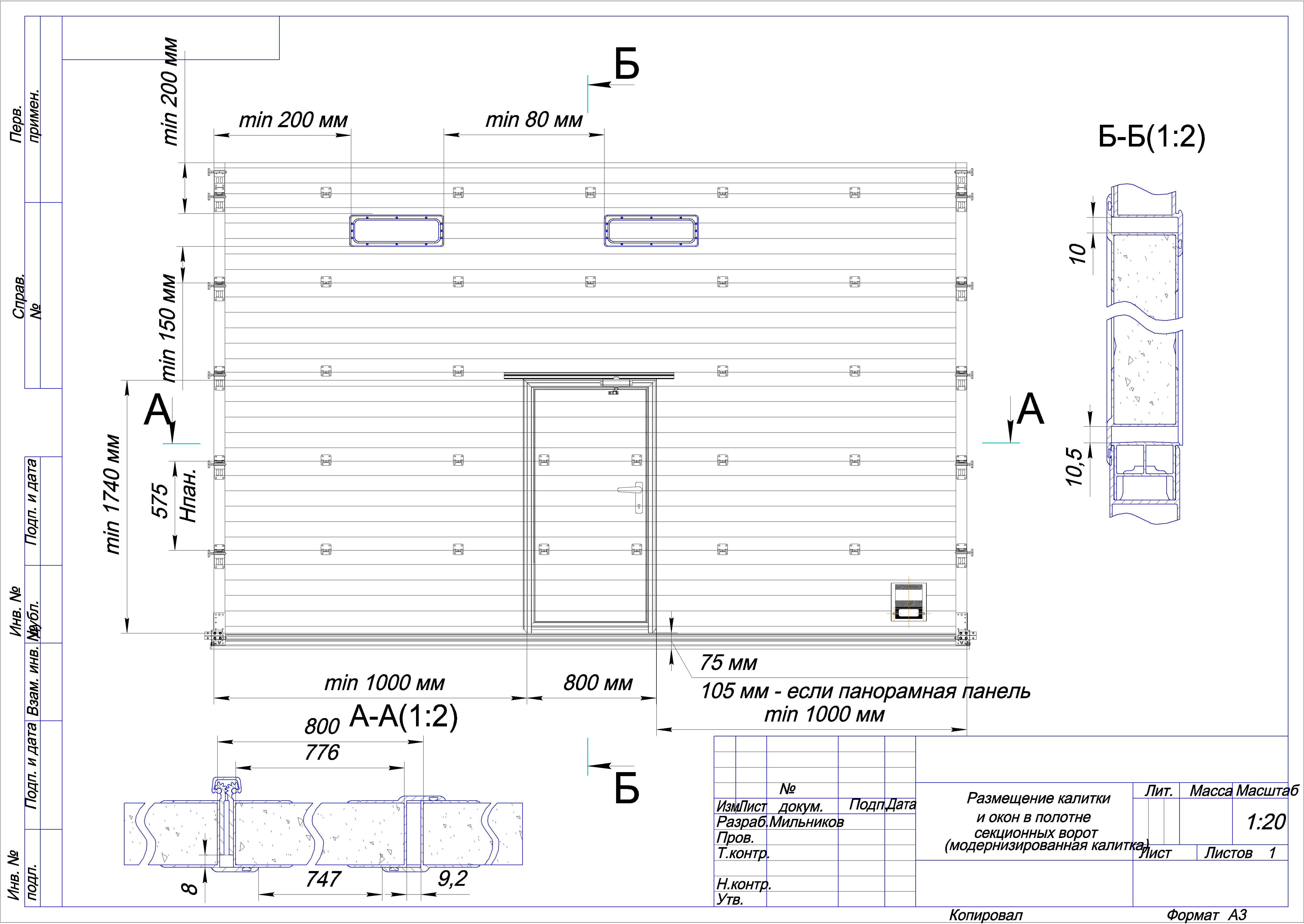

	Размещение калитки модернизированной и окон в полотне секционных ворот

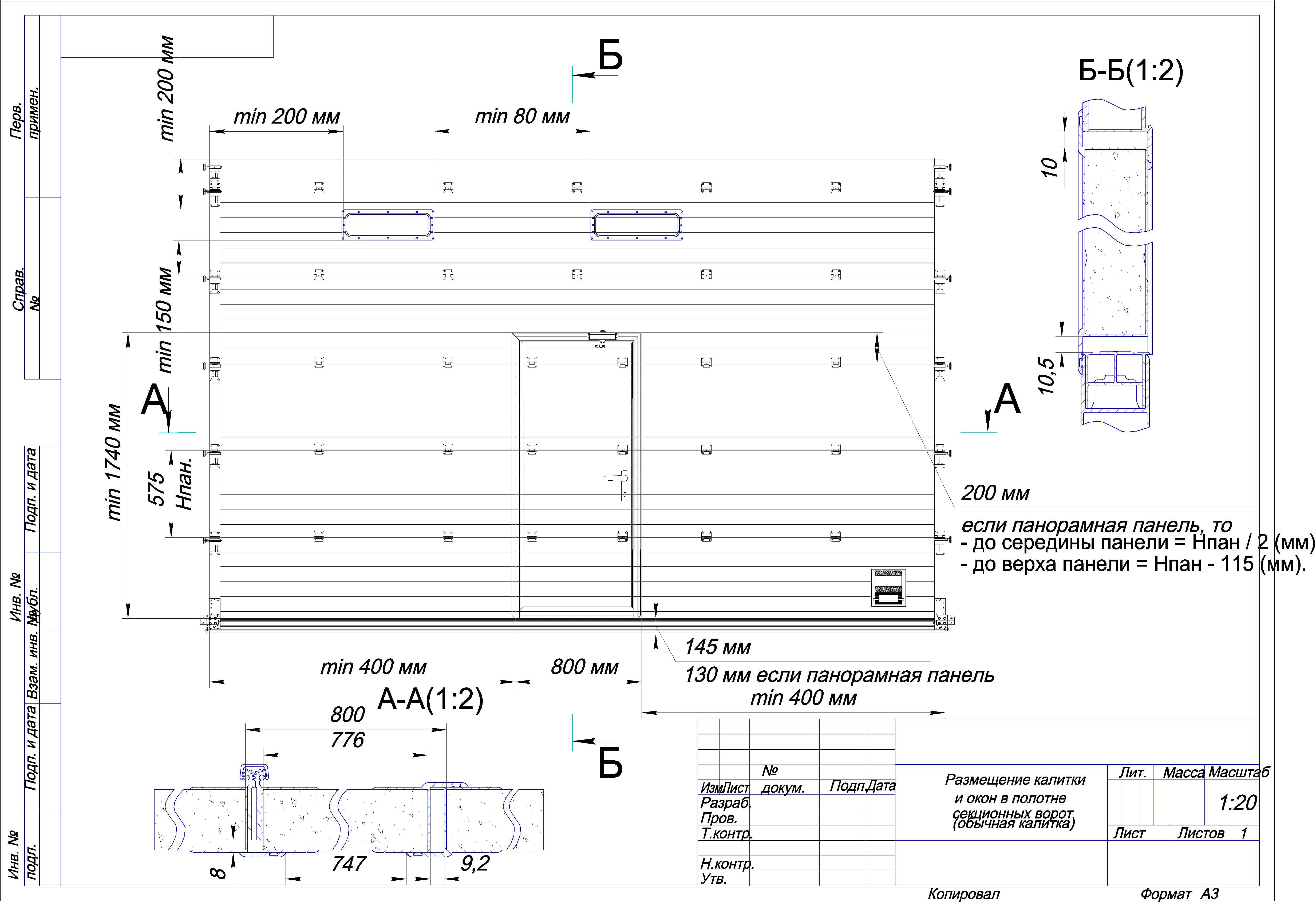

	Размещение калитки и окон в полотне секционных ворот

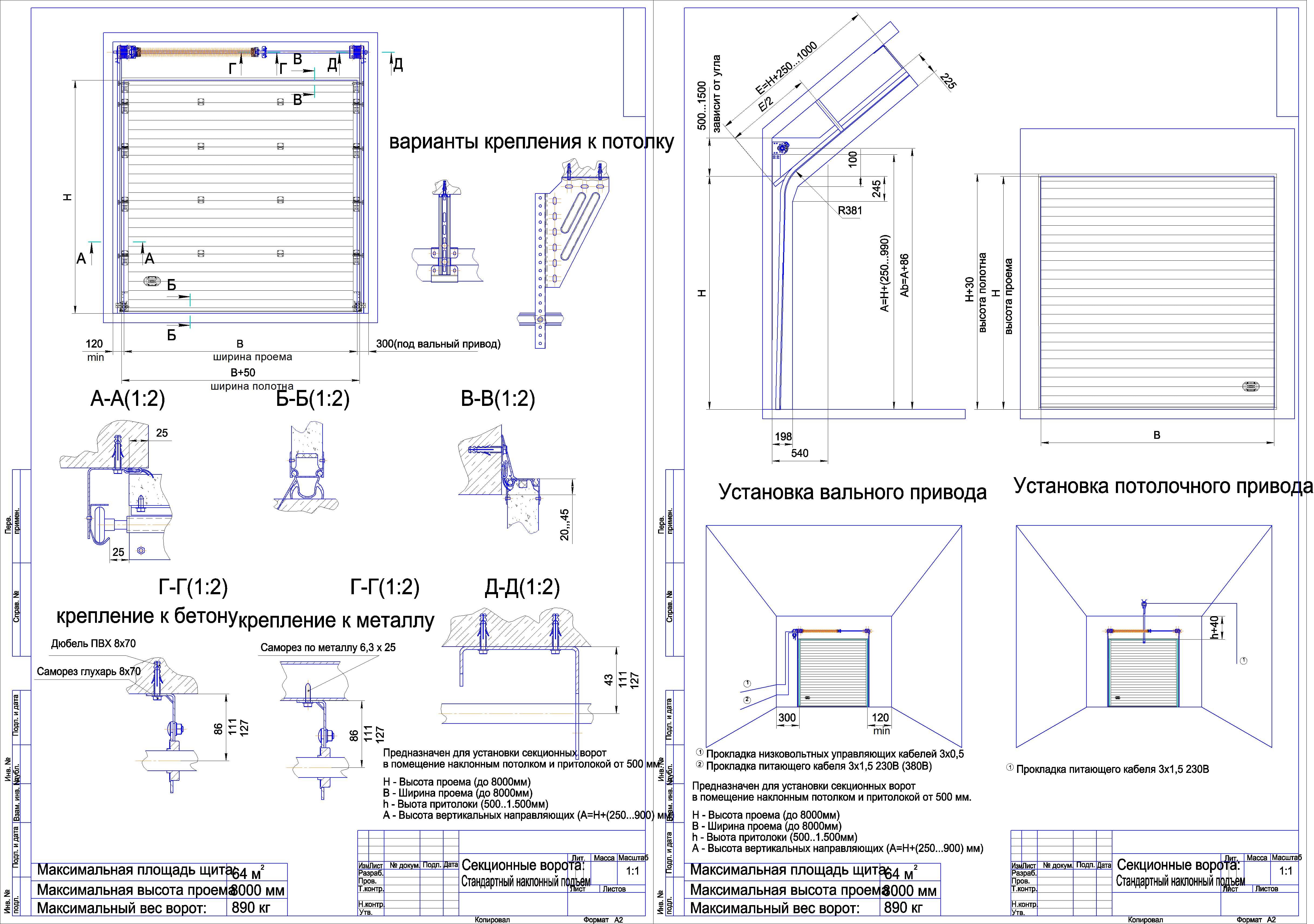

	Стандартный наклонный подъем
	Стандартный подъем

* Чертежи вариантов конструктивного исполнения промышленных секционных ворот представлены для ознакомления конструкторским бюро, застройщикам, др. организациям и последующего использования этих данных в своих проектах при проектировании воротных проемов. При сложных конструкциях ворот, лучше проконсультироваться с техническим специалистом, т.к. все подобные конструкции изготавливаются по индивидуальному заказу и проектируются конструкторским бюро в каждом отдельном случае, учитывая большое количество входных технических параметров.

Инструкции

Название	Скачать
Инструкция по монтажу секционных ворот Doorhan RSD-02, ISD-01, ISD-02
Инструкция по монтажу вальной автоматики Doorhan Shaft-20 для секционных ворот
Инструкция по монтажу вальной автоматики Doorhan Shaft-30 для секционных ворот
Инструкция по монтажу вальной автоматики Doorhan Shaft-50 для секционных ворот
Инструкция по монтажу вальной автоматики Doorhan Shaft-50 PRO для секционных ворот
Инструкция по монтажу вальной автоматики Doorhan Shaft-60 для секционных ворот
Инструкция по монтажу вальной автоматики Doorhan Shaft-120 для секционных ворот

Смотреть все инструкции

Как Замерить?

В - ширина проема (от 2000 до 6000 мм, при вертикальном подъеме до 8000 мм);

Н - высота проема (от пола до верха проема, от 2000 до 8000 мм);

h - притолока (от верха проема до потолка, не менее 450 мм);

b1 и b2 - четверти (от края проема до внутренней боковой стены, min 120 мм);

D - глубина помещения (более D = Н + 500 мм)

комплектация

Состав комплекта, штук:

Горизонтальные направляющие - 2
Вертикальные направляющие - 2
Полотно - 1
Комплект торсионного механизма - 2
Ручка двухсторонняя - 1
Ручная задвижка - 1
Коробка с комплектацией: петли, ролики, кронштейны, крепеж - 1
Инструкции, документация - 1

Ворота секционные промышленные Doorhan ISD-01 рассчитаны для проема 2000*2200 мм, поставляется серия ИСД-01 с оцинкованными торионными пружинами, с гарантированным количеством 25 000 полных циклов, с монтажом или без. Высокое качество ворот «Дорхан» обеспечено особенностями конструкции изделия. Продажа ворот «Дорхан» производится в Красноярске, цена изделия выгодна и доступна для покупателей.

Почему БЕЗ МОНТАЖА промышленные секционные ворота дешевле?

Ворота «Дорхан» ISD-01 выгодно купить без услуги монтажа для самостоятельной установки.

Покупка БЕЗ МОНТАЖА по ценам на сайте, выгоднее на 20% стоимости того же изделия, приобретаемого с монтажом

«Комплектом Дешевле» – скидка, которая снижает стоимость покупки, если приобретаются промышленные секционные ворота вместе с автоматикой

при выполнении установки своими руками вы экономите 15% средств от стоимости монтажа

В качестве бонуса тем, кто покупает промышленные ворота для установки Силами Заказчика, мы БЕСПЛАТНО предоставим инструкции и видео для монтажа ворот и настройки автоматики.

Скачать инструкции

Оформить КРЕДИТ - быстро, удобно, надежно!

Товарный онлайн-кредит – это невысокая процентная ставка, удобный срок погашения. Мы предлагаем услугу кредита для того, чтобы сделать покупку ворот ИСД-01 2000x2200 мм более доступной для наших клиентов. Теперь осуществить покупку гораздо проще, благодаря услуге товарного ОНЛАЙН-КРЕДИТА с низкой процентной ставкой и удобным сроком погашения.

Как КУПИТЬ?

На сайте «КАПОРТ» можно оформить заявку на выезд мастера по Красноярску для бесплатного замера. Инженер компании и опытные мастера помогут сделать оптимальный выбор промышленных ворот и автоматики, отвечающей вашим требованиям к техническим параметрам, причем по приемлемой цене. Мы заботимся о наших клиентах и предоставляем услугу покупки в кредит, которая сделает покупку промышленных секционных ворот доступней. Доставка по России – услуга, которую наша компания предоставляет заказчикам в 300 городах РФ. Телефон: +7 (391) 989-78-55 (БЕСПЛАТНЫЙ звонок по РФ), либо заполните online-заявку, наш менеджер ответит на все вопросы. Предлагаем ознакомиться: автоматические промышленные ворота Дорхан

Характеристики
Отзывы

Серия	ISD-01
Ширина проема, мм	2000
Высота проема, мм	2200
Минимальный размер притолоки, мм	450
Минимальные расстояния от края проема до стены, мм	150
Система уравновешивания полотна	торсионный механизм с ресурсом 25 000 циклов
Возможность установки окон	да
Возможность установки калитки	да
Виды панелей	Широкая центральная полоса, Волна, Доска
Типы поверхностей	Stucco, Под дерево
Цвета	Коричневый (8014), Синий (5005), Зеленый (6005), Бордовый (3005), Серебристый (9006), Бежевый (1014), Серый (7004), Красный (3000), Антрацит (7016). Наценка 10% за цвета под дерево
Габаритные размеры, мм	2100600600
Сопротивление теплопередаче полотна ворот, м2·°С/Вт	1,13
Звукоизоляция, дБ	24
Сопротивление ветровой нагрузке, Па	460
Безотказность, количество циклов открывания - закрывания (ворот/пружин), не менее	120000/25000
Усилие ручного открытия и закрывания ворот, H	150
Предел водонепроницаемости при перепаде давления, Па	250
Вес полотна ворот, кг/м²	13
Объемная воздухопроницаемость, м³/м² ч	4,9
Масса товара, кг	100
